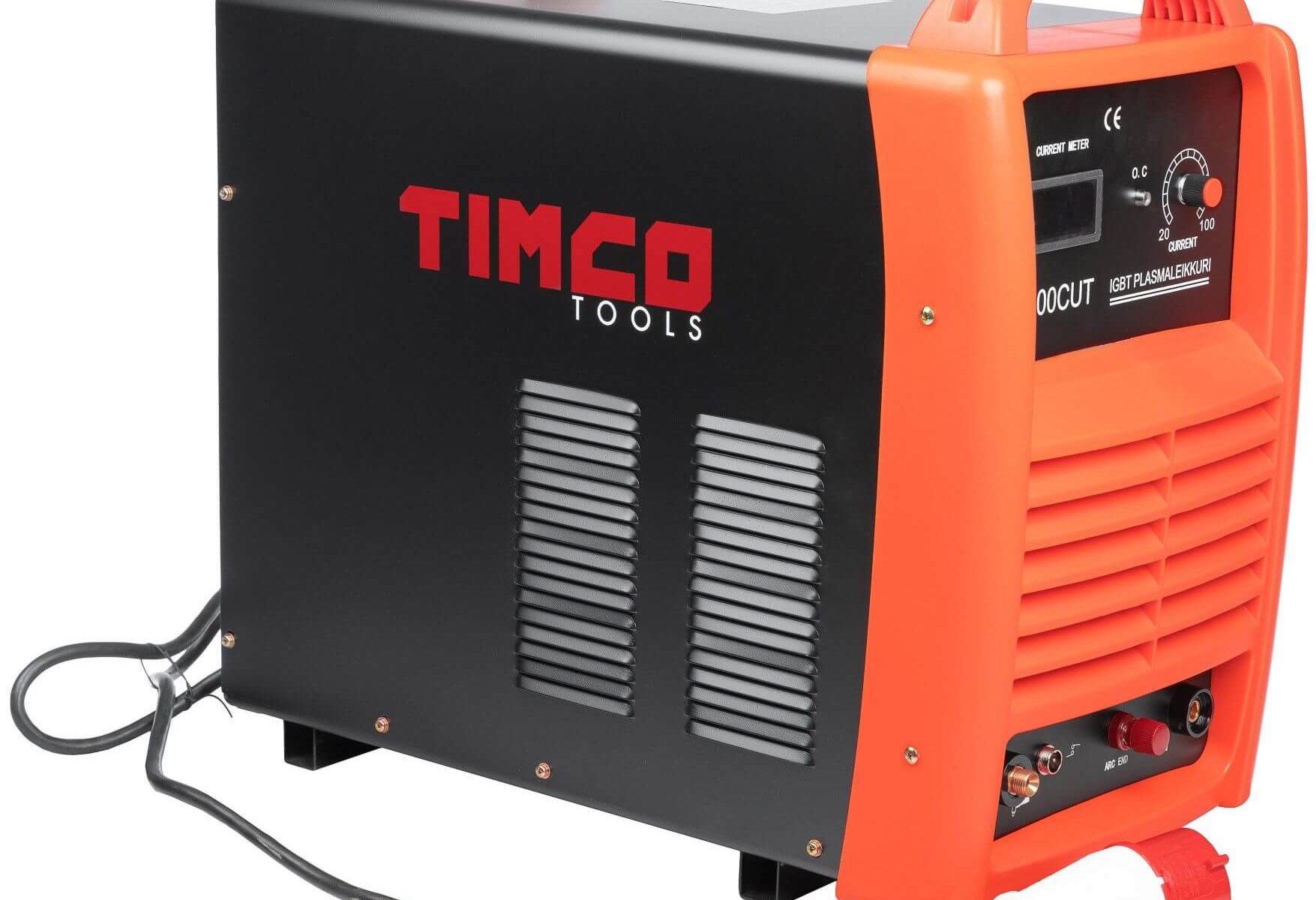

TIMCO PI100CUT plasmaleikkuri 32A syöttövirta

19.2.2026

Syöttöliitännän muuttaminen 32A → 16A ja mitä tulee todenäköisesti tapahtumaan

1. Laitteen tekniset lähtötiedot

Mallimerkintä: PI100CUT
Syöttöjännite: 3~ 400 V / 50–60 Hz
Nimellissyöttöteho: 15 kVA
Maksimisyöttövirta (I1max): 23 A / vaihe
Tehollinen syöttövirta (I1eff): 16,4 A

Laite toimitetaan tehtaalta 32 A CEE -pistotulpalla.
Tämä vastaa laitteen mitoitettua maksimitehon tarvetta.

2. 16 A liitännän sähkötekninen rajoitus

Kolmivaiheverkossa 400 V:

16 A syöttöteho:

S = √3 × 400 V × 16 A
≈ 11,1 kVA

Laitteen nimellistarve:
15 kVA

→ Syöttö jää noin 4 kVA alimitoitetuksi.

3. Sähkötekniset seuraukset alimitoituksesta

Kun laitetta käytetään suurella leikkausvirralla:

1. Syöttövirta nousee kohti 23 A / vaihe
2. 16 A liitäntä ja mahdollinen jatkojohto aiheuttavat:
   • jännitehäviötä
   • liitinhäviöitä
   • lämpenemistä
3. Syöttöjännite laskee kuormituksen aikana

4. Vaikutus invertteritekniikkaan (IGBT)

PI100CUT on invertteripohjainen laite:

AC 3-vaihe → tasasuuntaus → DC-välipiiri → IGBT-invertteri → plasma

Kun syöttöjännite laskee:

• DC-välipiirin jännite alenee
• Ohjaus yrittää ylläpitää kaaritehoa
• Syöttövirta kasvaa
• IGBT:n johtohäviöt ja kytkentähäviöt kasvavat
• Lämpökuorma kasvaa

Tämä voi johtaa:

• IGBT-komponentin ylikuumenemiseen
• IGBT-oikosulkuun
• Ohjauselektroniikan vaurioitumiseen
• Sulakkeiden tai tasasuuntaajan vaurioihin

5. Miksi 16 A suojaus ei välttämättä estä vauriota

• Invertterikuorma on pulssimainen
• Virta voi ylittää 16 A hetkellisesti ilman välitöntä laukaisua
• Laitteen sisäinen lämpökuorma voi kasvaa ennen suojalaitteen reagointia

Sulake ei ole laitesuoja, vaan johdonsuoja.

6. Yhteenveto

Laite on mitoitettu:

• 15 kVA
• 23 A maksimivirralle
• 32 A syöttöliitännälle

Syöttöliitännän muuttaminen 32 A → 16 A aiheuttaa:

• Alimitoitetun syötön
• Jännitealenemaa
• Invertterin epänormaalin kuormituksen
• Kohonneen lämpökuorman
• Komponenttivaurioriskin (IGBT)

JOHTOPÄÄTÖS

Syöttöliitännän muuttaminen 32 A:sta 16 A:iin on laitteen teknisen mitoituksen vastainen toimenpide.

Todettu IGBT-vaurio on sähköteknisesti johdonmukainen seuraus alimitoitetusta syöttöliitännästä ja käytöstä laitteen maksimitehoalueella.

TAKUUKORJAUKSELLE PERUSTE?

Kyseessä on käyttövirhe mikäli koneen alkuperäinen pistotulppa on vaihdettu 16A pistotulppaan

Vika ei kuulu takuun piiriin.
