TEKNINEN DOKUMENTTI
Ducar DGPW3200H – itseimevän painepesurin imuletku, herätevesi/siemenvesi ja kuivakäytön vaurioriski

Yhteenveto: Kone ei ole käyttövalmis järvestä imemiseen ilman erillistä imuletkua, pohjaventtiiliä/sihtiä ja herätevettä. Itseimevä toiminto toimii vasta, kun pumpun imupuoli ja imuletku on täytetty vedellä ja imupuoli on ilmatiivis.

1. Tarkistettu lähtötieto

• Ducar DGPW3200H on myyntitiedon mukaan itseimevä polttomoottorikäyttöinen painepesuri, max. 228 bar ja max. vesimäärä 612 l/h. [Kärkkäinen tuotetiedot]

• Tuotesivulla sanotaan, että tuloletkun voi upottaa sadevesisaaviin, altaaseen tai suodattimen kanssa järveen, mutta itseimevä toiminto tarvitsee herätevettä toimiakseen. [Kärkkäinen tuotetiedot]

• Veden sisääntulo on ilmoitettu 3/4″ FGHT. Tuotesivulla mukana tulevina varusteina mainitaan 9,2 m korkeapaineletku ja suuttimet; erillistä imuletkua ei listata mukana tulevaksi vakiovarusteeksi. [Kärkkäinen tuotetiedot]

Tekninen johtopäätös: asiakkaan ilmoitus ”ei vedä järvestä vettä” ei yksin osoita konevikaa. Ensiksi pitää varmistaa, että käytössä on oikea imuletku, pohjaventtiili/sihti, ilmatiiviit liitokset ja herätevesi.

2. Tarvittavat osat

Osa	Suositus	Tarkoitus	Huomio
Imuletku pohjaventtiilillä	Jäykkä, alipainetta kestävä imuletku. Esim. 1″ / 25 mm, 7 m tai 10 m, pohjaventtiili + sihti.	Veden nosto järvestä/sadevesiastiaasta.	Tavallinen puutarhaletku voi litistyä imussa. Käytä oikeaa imuletkua.
Pohjaventtiili + sihti	Imuletkun alapäähän.	Pitää letkun täynnä vettä ja estää roskat pumpulle.	Pysyttävä koko ajan veden alla.
Sovitin koneen päähän	Koneen vesiliitäntä on tuotetiedon mukaan 3/4″ FGHT.	Sovittaa 1″ imuletku painepesurin tuloporttiin.	Kierteen tarkka uros/naaras ja tiivistys varmistettava koneesta.
T tai Y-haara koneen lähelle	Haara ennen koneen veden sisääntuloa.	Mahdollistaa imuletkun ja pumpun täyttämisen vedellä.	Asennetaan mahdollisimman lähelle konetta.
Kuulahanan kautta täyttö? täyttöhaaraan	Pieni sulkuventtiili täyttöhaaraan.	Kun letku on täytetty, hana suljetaan ennen käynnistystä.	Hana estää ilman pääsyn järjestelmään.
Sokea tulppa / korkki joka järkevämpi ja parempi vaihtoehto kuin kuulahana	Tulppa täyttöhaaran päähän.	Varmistaa tiiviyden ja estää ilman vuodon.	Pelkkä hana voi riittää, mutta tulppa tekee ratkaisusta varmemman.
Kierretiiviste / tiivisteet	O-renkaat, tasotiivisteet tai PTFE-teippi käyttökohteen mukaan.	Imupuolen ilmatiiviyden varmistus.	Imupuolella pienikin ilmavuoto estää itseimun.

Netistä löytyneitä esimerkkiosia: Timco 25 mm 7 m / 10 m vesipumpun imuletku pohjaventtiilillä; Timco 1″ imuletkun pohjaventtiili; Kärcher 5 m imuletku pohjaventtiilillä painepesureille. Näitä käytetään esimerkkeinä, ei pakollisina tuotemerkkeinä.

3. Ohje kytkennästä

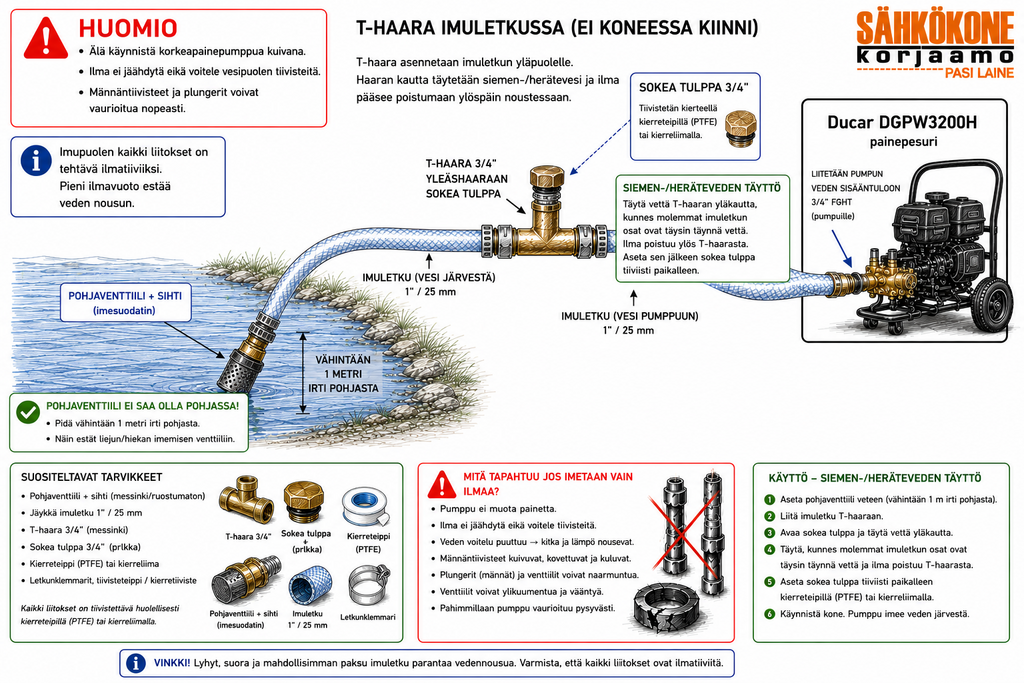

Kuva 1. Periaate: pohjaventtiili vedessä, jäykkä imuletku, koneen lähellä T/Y-haara täyttöä varten, kuulahana tai sokea tulppa täyttöhaaran sulkemiseen.

4. Käyttöjärjestys asiakkaalle

1. Tarkista, että imuletkun alapäässä on pohjaventtiili ja sihti.

2. Upota pohjaventtiili veteen niin, ettei se pääse imemään ilmaa pinnasta.

3. Kytke imuletku koneen veden sisääntuloon oikealla sovitteella. Varmista kaikki tiivisteet.

4. Avaa T tai Y-haaran kuulahana tai sokea tulppa(parempi) ja täytä imuletku sekä pumpun imupuoli vedellä t tai y liittimen täyttöaukosta. Täytä niin kauan, ettei ilmakuplia enää tule.

5. Sulje kuulahana tai kierrä sokea tulppa täyttöhaaraan.

6. Pidä painepesurin pistooli auki/ilman suutinta hetken ajan, jotta ilma pääsee pois, ennen kuin rakennetaan täysi paine.

7. Käynnistä moottori vasta kun imupuoli on täytetty vedellä ja järjestelmä on ilmatiivis.!!!

8. Jos kone ei ala ottaa vettä nopeasti, (15-20sekunttia) sammuta heti. Älä anna pumpun pyöriä kuivana.

5. Miksi ilman herätevettä/siemenvettä kone ei toimi luotettavasti

• Itseimevä pumppu ei tarkoita sitä, että kuiva pumppu ja kuiva imuletku alkaisivat varmasti nostaa vettä järvestä ilman alkutäyttöä.

• Jotta pumppu voi muodostaa imua, pumpun pesässä ja imulinjassa on oltava vettä. Vesi tiivistää, jäähdyttää ja auttaa muodostamaan alipaineen.

• Ilma puristuu kasaan ja vuotaa pienistäkin raoista. Siksi imupuolen pienikin ilmavuoto tai tyhjä imuletku voi estää veden nousun kokonaan.

• Pohjaventtiilin tehtävä on pitää imuletku täynnä vettä, jotta samaa ilmausta ei tarvitse tehdä joka käynnistyksellä.

6. Kuivakäytön vaikutus korkeapainepumpun mäntiin ja tiivisteisiin

Tärkeä huolto- ja takuuhuomio: korkeapainepesurin pumppu ei saa pyöriä kuivana. Vesi ei ole pelkkä pestävä aine, vaan se jäähdyttää ja voitelee pumpun vesipuolen tiivisteitä, mäntä-/plunger-tiivisteitä ja venttiilialuetta.

• Kun pumppu yrittää imeä pelkkää ilmaa, vesikalvo puuttuu tiivisteiden ja mäntien/painemäntien välistä.

• Tiivisteet kuumenevat kitkasta, kovettuvat, palavat, leikkaantuvat tai menettävät huulitiiveyden.

• Keraamiset tai kovapinnoitetut männät/plungerit voivat saada naarmuja, lämpöjälkiä tai pintavaurioita, jolloin uudetkin tiivisteet alkavat vuotaa nopeasti.

• Pumpun paine alkaa oireilla: paine ei nouse, paine sykkii, pumppu vuotaa vettä, öljy voi muuttua vaaleaksi jos vesi pääsee öljytilaan, tai pumppu vaatii täydellisen tiiviste-/pumppukorjauksen.

• Vaurio voi syntyä nopeasti, joten ”kokeillaan nyt vähän aikaa” on väärä toimintatapa. Jos vettä ei tule max 15-20 sekunnin aikana, kone sammutetaan ja imupuoli ilmataan uudelleen.

7. Asiakkaalle annettava lyhyt ohjeteksti

Tämä kone on itseimevä, mutta se tarvitsee heräteveden/siemenveden. Imuletku, pohjaventtiili ja sihti eivät ole pelkkä lisämyynti vaan käytännössä välttämätön varustus järvestä imettäessä. Täytä imuletku ja pumpun imupuoli vedellä ennen käynnistystä. Jos kone käy kuivana ja yrittää imeä pelkkää ilmaa, korkeapainepumpun tiivisteet ja männät voivat vaurioitua nopeasti. Jos vettä ei ala tulla, sammuta kone heti ja tarkista imuletkun tiiviys, pohjaventtiili ja täyttö.

Lataa pdf tiedostona dokumentti

8. Lähteet

• Kärkkäinen: Ducar DGPW3200H 228 bar imevä polttomoottori painepesuri: https://www.karkkainen.com/verkkokauppa/ducar-dgpw3200h-228-bar-imeva-polttomoottori-painepesuri

• Kärkkäinen: Timco 25 m 7 m vesipumpun imuletku pohjaventtiilillä: https://www.karkkainen.com/verkkokauppa/timco-25-m-7-m-vesipumpun-imuletku-pohjaventtiililla-vesiletku

• Kärkkäinen: Timco 1″ imuletkun pohjaventtiili: https://www.karkkainen.com/verkkokauppa/timco-1-imuletkun-pohjaventtiili

• Kärkkäinen: Kärcher 2643-100 5 m imuletku pohjaventtiilillä: https://www.karkkainen.com/verkkokauppa/karcher-2643-100-5m-imuletku-pohjaventtiililla

• Pressure Washer Supply: pump failure/dry running guidance: https://www.pressurewashersupply.com/blogs/pressure-washer-attachment-guides/why-do-pressure-washer-pumps-fail
